Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13

Kertas tidak tertarik atau paper jam pada printer Epson seri L100, T13, L200 adalah sebuah kerusakan yang sering terjadi pada printer jenis ini. Hampir semua printer tipe ini pasti mengalaminya. Kerusakan ini terjadi karena masa pakai yang sudah lama atau frekuensi penggunaan yang sering sehingga menyebabkan kerusakan pada komponen di bagian mekanik penarik kertas. Komponen ini dikenal dengan nama ASF Roller atau Pick Assy yaitu sebuah part yang terdiri dari karet berbentuk roda kecil dan beberapa gear sebagai mekanik pendukung gerakannya. Komponen ini banyak tersedia dipasaran namun tidak ada salahnya kita perbaiki untuk  mengurangi pengeluaran dan tentunya menambah ilmu dan pengalaman buat  kita. Dan berdasarkan pengalaman saya, setelah diperbaiki dengan cara yang akan saya jelaskan dibawah, komponen penarik kertas ini memiliki ketahanan yang lebih lama dibandingkan dengan komponen yang baru. Oleh karena itu di sini saya akan memberikan sebuah tutorial bagaimana cara memperbaiki komponen penarik kertas ini dengan sedikit memodofikasinya.
ASF Roller atau Pick Assy adalah sebuah part yang berfungsi untuk menarik kertas pada saat printer melakukan print,,, jika bagian ini rusak maka  kertas tidak akan keluar atau gagal melakukan print. Untuk modifikasi atau pernbaikannya cukup mudah . Silakan disimak tutorial berikut ini.

1. Langkah pertama, bongkarlah dulu casing bagian atas printer. Setelah itu perhatikan di daerah tempat menyimpan kertas pada printer. Di situ ada sebuah part yang berfungsi untuk menarik kertas pada saat printer melakukan print atau disebut ASF Rooler. Bagian itulah yang akan kita bongkar dan kita perbaiki. Bentuk penarik kertas atau ASF tampak seperti gambar berikut. Silahkan lepas bagian ASF tersebut dari dudukannya.

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Pick assy
Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Pick assy

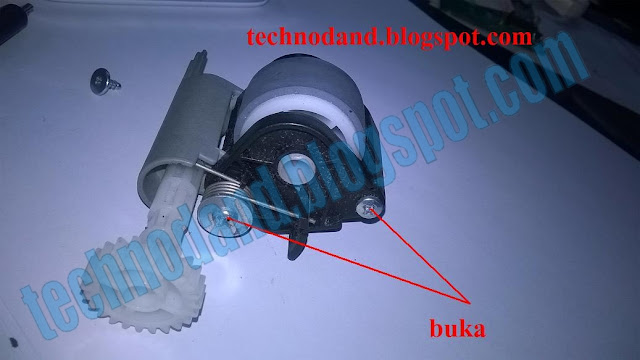

2. Setelah berhasil dilepas, kemudian buka ketiga baut pada ASF tersebut dengan menggunakan obeng plus.

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Buka baut yang diberi tanda

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Buka baut yang diberi tanda

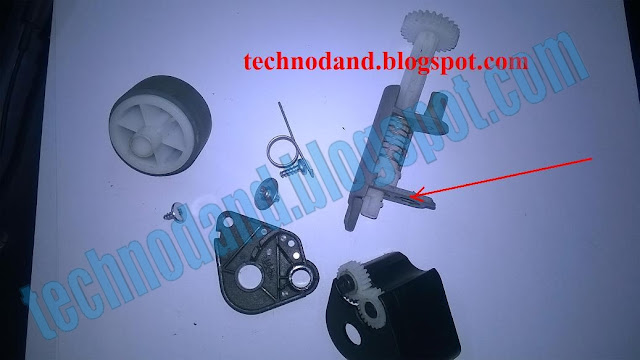

3. Selanjutnya perhatikan foto berikut. Bagian yang saya tandai dengan anak panah adalah bagian yang mengalami kerusakan,, perhatikan pada gambar bahwa lubang yang ditandai anak panah tidak berbentuk bulat lagi atau dengan istilah lain "aus"..sehingga terdapat celah longgar. inilah yang mengakibatkan kertas tidak tertarik pada saat printer melakukan print.

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Bangian yang akan diperbaiki

4. Inilah foto setelah ASF  Roller berhasil  dibongkar

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Kompone pick assy
5. Perhatikan foto berikut, terlihat bahwa lubangnya tidak bulat lagi

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Bagian yang akan diperbaiki
 6. Untuk mengakalinya , guakanlah pisau atau cutter. kemuadian ratakan lubangnya sehingga lingkarannya bulat sempurna .. dan usahakan berada di tengah tengah,, karena jika tidak tepat ditengah penarik kertas tidak akan bekerja dengan baik

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Ratakan dengan cutter

7. Carilah sebuah kaleng bekas kemudian gunting memanjang dengan lebar 1 mm. lihat foto berikut . Bahan ini digunakan untuk mengganjal lubang supaya tidak ada celah

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Kaleng untuk modifikasi pick assy
8. Supaya membentuk lingkaran bulat dan  mendapatkan ukuran yang pas dengan lubang pada bagian penarik kertas, lilitkan kaleng sudah digunting tadi . Utuk banyaknya lilitan tergantung celah atau lubang yang sudah anda perbesar, perhatikan foto berikut ini.

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Modifikasi pick assy
 8. Setelah mendapatkan ukuran yang pas, potong sisa kaleng tadi kemudian pasangkan pada lubang, lihat foto berikut.

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Setelah dimodofikasi
 9. Rakit atau pasangkan kembali bagian penarik kertas ini seperti semula

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Setelah dimodifikasi
10. Inilah hasilnya ,,, biasanya lebih kuat dari pada ASF Roller yg baru..

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Pasang kembali bautnya
11. Untuk hasil yang lebih bagus, gunakan bahan seperti pada foto di bawah.
saya mendapatkannya dari ASF yang lain (kanibal). caranya tinggal buang bagian geriginya. kemudian cocokan dengan lubang yang sudah diperbesar dan terakhhir dilem dengan lem super supaya kuat

Memperbaiki ASF ROLLER atau Pick Assy Penarik kertas Epson L100, L200, T13
Gear untuk modifikasi pick assy

Berikut ini ada lah versi video cara memperbaiki ASF roll Prnter Epson L100, L200, T13, ME 32


Cukup sekian tutorial tentang perbaikan atau modifikasi bagian penarik kertas printer Epson L100.. semoga bermanfaat. terimakasih sudah berkunjung... Jangan lupa untuk like, share dan subscribe untuk mendapatkan update dari blog ini.
