Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas

Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas - Untuk  temen-temen yang sering memperbaiki printer jenis dotmatrix Wincore ND 77 pasti sering atau setidaknya pernah menjumpai kerusakan per jarum yang amblas pada saat memperbaiki print head printer ND 77.

Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Perbaikan print head printer dotmatrix wincore ND 77

Kerusakan ini bisa menyebabkan beberapa hal berikut ini.
  1. Hasil print menjadi cacat dan tidak jelas
  2. Pada saat proses mencetak biasanya sering menyebabkan jarum tersangkut ke pita catridge dan menyebabkan printer error blinking
  3. Bisa menyebabkan jarum patah akibat tersangkut pita

Baca Juga: Memperbaiki Printer Dot Matrix Wincore ND-77 Cetakan Cacat Bolong

Kira-kira apa yang temen-temen lakukan untuk memperbaikinya? Apakah ganti unit? ganti dudukan jarum head? atau gimana?. Mengingat print untuk printer ini cukup mahal, saran saya mending kita perbaiki dengan sedikit kreativitas.

Untuk lebih jelas mengenai dudukan jarum printhead yang sudah amblas, bisa dilihat pada gambar di bawah ini.

Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Print head  dotmatrix Wincore ND-77

Pada gambar di atas terlihat jelas bahwa per yang sudah amblas. Per tersebut amblas biasanya disebabkan karena kurangnya perawatan pada printhead sehingga banyak bubuk pita catridge yang menumpuk di jalur jarum. Kondisi ini menyebabkan jarum susah bergerak dan menyebabkan dudukan penahan per menjadi amblas.

Perhatikan gambar di bawah ini.

Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Dudukan per jarum pada prinhead sudah amblas

Pada gambar di atas terlihat jelas bahwa dudukan per untuk jarum lubangnya sudah jebol, sehingga menyebabkan jarum menjadi amblas.

Cara Memperbaiki Print Head Printer Dotmatrix Wincore ND 77


Untuk memperbaikinya sebenarnya cukup gampang, cukup hanya dengan menggunakan bahan barang bekas dengan sedikit ide kreativ.

Untuk para mastah silahkan langsung tutup saja tulisan ini :D ,,, Untuk yang belum tau silahkan lanjut…….

Alat yang digunakan untuk memperbaiki Print head wincore ND 77


Sebelumnya siapkan alat dan bahan yang akan diperlukan untuk perbaikan printhead printer wincore ini. Berikut ini adalah alat yang akan kita perlukan:
  1. Plastik mika misalnya bekas botol air mineral ( AQ*A) atau yang lainnya
  2. Jarum atau peniti atau sejenisnya
  3. Gunting

Cara perbaikan :

  • Siapkan sebuah plastik mika , entah itu botol bekas air mineral, bekas bungkus power supply atau apapun yang penting jangan terlalu tebal dan jangan terlalu tipis,,, pilih yang sedang-sedang saja :v


Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Memperbaiki printhead dotmatrix wincore

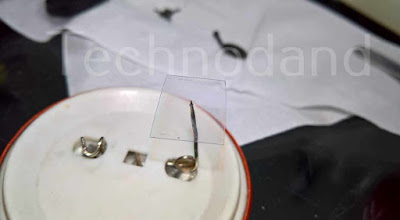

  • Lubangi mika yang sudah kita siapkan dengan jarum, kalau saya biasanya menggunakan jarum yang ada pada pin.


Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Jarum untuk memperbaikai print head wincore ND 77

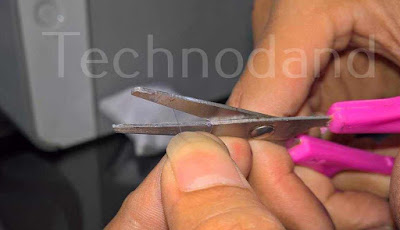

  • Nah sekarang kita gunting mika tersebut di sekeliling lubang yang sudah kita buat. Pada tahap ini memang sedikit susah namun asalkan sabar Insya Allah pasti bisa.


Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Modifikasi print head dotmatrix wincore

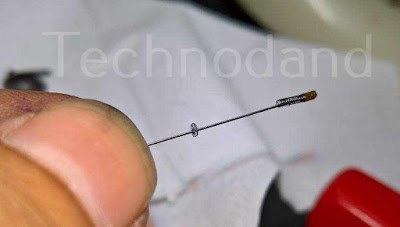

  • Plastik yang kita lubangi dan kita gunting tadi hasil akhirnya kira-kira seperti pada gambar di bawah ini di bawah ini.


Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Penahan per jarum print head wincore


  • Sebenarnya plastik mika yang sudah kita siapkan tadi hanyalah untuk mengganjal bagian per supaya tidak amblas.
  • Terakhir silahkan rakit kembali print headnya Seperti semula

Memasang atau merakit jarum pada printhead jenis ini untuk yang baru memperbaiki pasti akan sedikti kesulitan, namun jika sudah tahu triknya saya jamin sangatlah gampang..


Untuk hasilnya dengan tehnik ini tentunya tidak perlu diragukan lagi,, Insya Allah kuat dan tidak mengurangi  hasil cetakan.

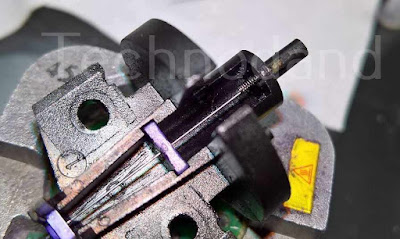

Cara Memperbaiki Print Head Printer Wincore ND77 yang Per Jarumnya Amblas
Hasil modifikasi dudukan per printhead printer wincore
Baca Juga: Tutorial Rеѕеt Printer Eрѕоn L130 L220 L310 L360 L365 Blinking 100% solved dengan Reseter

Mungkin itu saja tutorial bagaimana cara memperbaiki print head printer Wincore ND 77 yang per jarumnya Amblas.. Semoga bermanfaat...
